Fraktveiledninger, Montering, demontering og teknisk info
Å frakte et lysende dansegulv krever spesialtilpasning for å sikre trygg og effektiv transport. Her er viktig informasjon og retningslinjer for frakt av dansegulvet.
Krav til transportmiddel
For å frakte dansegulvet, trenger du enten:
• En varebil (f.eks. Citroën Berlingo, som er vår standard varebil)
• En tilhenger (Bildet til venstre)
Tilhenger
En tilhenger kan romme opptil 5 flight cases. Dette gir maksimalt plass til 44 gulvplater. En Citroën Berlingo kan romme 3 flight cases.
For et 5 x 5 meter dansegulv kreves 11 flight cases.
Montering
1. Forberedelse
Mål gulvarealet:
Mål opp området der gulvet skal plasseres. Husk at sideskjørtene strekker seg ca. 20 cm utover på alle sider.
Eksempel: Et 4×4 meter dansegulv trenger 4,4×4,4 meter ledig plass.
Sjekk hindringer:
Se etter faste hindringer som søyler eller møbler som ikke kan flyttes.
Gulvplater plassert etter hindringer på samme rad vil ikke lyse.
2. Finn strømkontakt
Plasser DMX-kontrolleren og strømboksen ved hovedraden (første rad) der gulvet starter.
Skjul boksene om mulig bak gardiner eller bord for et ryddig utseende.
Sikkerhet:
Aldri juster voltmengden til strømboksen over 12V. Dette kan skade gulvet og vil medføre erstatningsansvar.
3. Plassering av multikabler og sideskjørt
Plasser den primære multikabelen langs hovedraden og eventuelt så langt den kommer på neste rad.
Primær multikabel:
Koble både DMX-kontrolleren og strømboksen til sideskjørtene på hovedraden den primære multikabelen som mellomledd.
Hovedradens sideskjørt og hjørneskjørt trenger:
En kabel med 2 hull: Kobles fra sideskjørt til strømboksen.
En kabel med 3 hull: Kobles fra sideskjørt til DMX-kontrolleren. DMX-ledningene har en hvit metalltupp. Disse skrus fast med klokken når de er koblet til dmx kontrollerboks.
Sekundær multikabel:
Monteres på rad 2 og kobles kun fra sideskjørt til strømboksen.
Sideskjørt uten kabler brukes for estetikk og stabilitet. Disse brukes på rad 3 og 4
4. Montering av firkantbrikkene
Plassering:
Plasser firkantbrikkene på undersiden av hver gulvplate.
Hver plate skal hvile på fire brikker.
Eksempel: Et 4×4 meter gulv (64 plater) krever 81 brikker (9 rader).
5. Plassering av gulvplatene
Merkene «IN» og «OUT»:
Når du står mot hovedraden, skal «IN» peke mot hovedraden, og «OUT» motsatt vei.
Feil plassering vil hindre gulvet i å lyse.
Trygg håndtering:
Bruk vakuumpressere for å løfte og plassere platene.
For å justere eller vri platene, løft forsiktig uten å bruke for mye kraft.
6. Testing og justering
Sjekk tilkoblinger:
Sørg for at alle kabler er koblet til riktig.
Test hver plate; bytt ut defekte plater ved behov.
Velg modus:
På DMX-kontrolleren, trykk «Enter» og velg ønsket lysmodus.
Bekreft ved å trykke «Enter» igjen.
Demontering av dansegulvet krever forsiktighet for å unngå skade på de delikate komponentene. Følg disse trinnene:
1. Fjern gulvplatene
Bruk vakuumpressere for å løfte hver gulvplate forsiktig.
Dette er den sikreste metoden for å unngå at deler på undersiden knekker.
Unngå vridning eller hardt press under løfting, da platene og magnetene er skjøre.
2. Koble fra kablene
Koble ut alle kabler fra:
DMX-kontrolleren.
Strømboksene.
Sideskjørtene.
kveil kablene:
Rull opp kablene pent for å unngå floker.
3. Sortér sideskjørtene
Del sideskjørtene inn i tre grupper:
Sideskjørt med 2 kabler (fra hovedraden).
Sideskjørt med 1 kabel (fra rad 2).
Sideskjørt uten kabler (fra rad 3 og 4).
Legg sideskjørt i separate Bunker i flight casen som inneholder 4 gulvplater og alt nødvendig koblingsutstyr.
4. Samle firkantbrikkene
Fjern de svarte firkantbrikkene fra grunnflaten.
Samle alle brikkene i en stor pose eller beholder.
5. Pakk og lagre utstyret
Gulvplatene:
Legg platene pent i sine tilhørende flight cases.
Sørg for at de aldri står direkte på hverandre uten mellomlegg, for å unngå riper eller skade.
Kabelforbindelser:
Plasser DMX-kontrolleren og strømboksene i flight case med 4 gulvplater og nødvendig koblingsutstyr
Pass på at kablene ikke bøyes for skarpt, da dette kan skade ledningene.
6. Generelle tips for demontering
Undersøk utstyret under demontering:
Sjekk at ingen kabler er skadet eller har løse kontakter.
Tørk av gulvplatene hvis de har vært brukt i fuktige omgivelser, for å unngå mugg eller skade.
Rapportér skader: Hvis noen deler er defekte eller ødelagte under demontering, noter dette og kontakt Eventleie AS for utskifting eller reparasjon. Vennligst plasser en teipbit eller lignende på defekte objekter, så vi kan indentifisere de defekte delene og erstatte disse til neste bruk. Slike feil skal rapporteres så snart de er oppdaget.

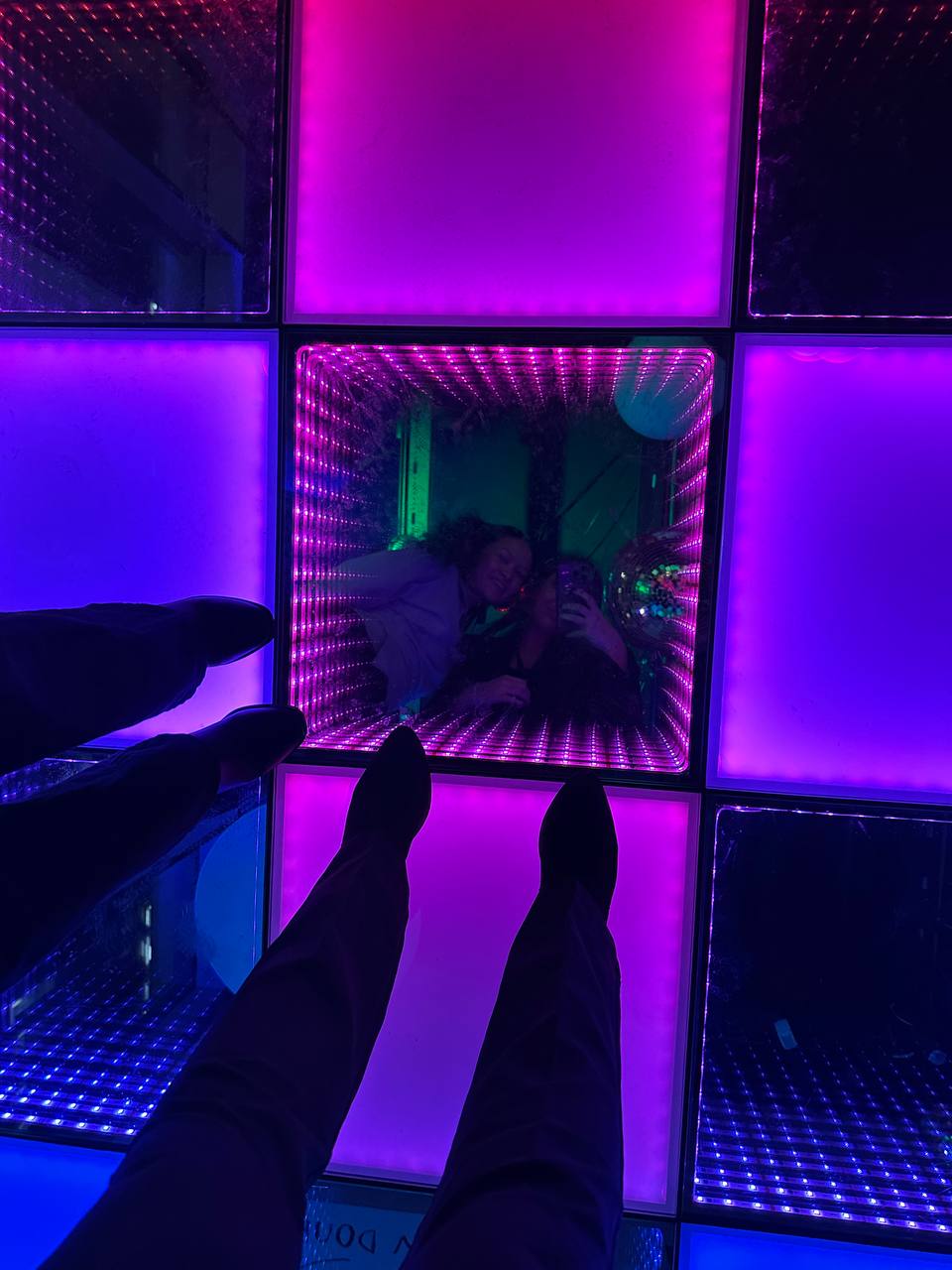

Lysende dansegulv med 2D- og 3D-plater skaper en unik opplevelse ved å kombinere flate fargeeffekter med dybdeillusjoner. Platene plasseres ofte i annethvert mønster for å gi en elegant og iøynefallende 3D-effekt som gir inntrykk av dybde. Dette modulære gulvet kan tilpasses etter ønsket størrelse og form, og inkluderer skjørt for å sikre en trygg overgang mellom gulvet og bakken, slik at ingen snubler i kantene.
Spesifikasjoner
1. Panelstørrelse:
Lengde 50 cm x Bredde 50 cm x Dybde 7 cm.
2. Vekt og Materiale:
• Vekt per panel: 10,1 kg.
• Materiale: Herdet glass (10 mm tykkelse) og ABS-plast.
3. Belastningskapasitet:
Maks 500 kg/m².
4. Belysning:
• Lyskilde: 5050 SMD RGB 3-i-1 LED.
• Antall LED per panel: 60 stk.
• Fargetemperatur: 6500 Kelvin.
• Synsvinkel: 140° horisontal / 140° vertikal.
5. Strøm og Spenning:
• Inngangsspenning: 90-260VAC, 50/60 Hz.
• Effekt: 14W per panel.
• Driftstemperatur: -20°C til 50°C.
6. Levetid:
≥80 000 timer.
7. Beskyttelse:
• Beskyttelsesnivå: IP30 (kun for innendørs bruk).
8. Kontrollsystem:
• DMX512-kompatibel.
• Kontrollmoduser: DMX, SD-kort, Auto Run, lydaktivert.
• 7 kanaler for avansert lysstyring.
Tidsbruk for Montering
• Gjennomsnittlig tid per panel: 1,5 minutter.
• Eksempel: Et 3×3 meter gulv (36 plater) tar ca. 54 minutter for én person. Med to personer kan tiden halveres til ca. 27 minutter. • Flytte flight-kasser: Ca. 7,5 minutter.
• Koble multikabler og DMX-kontroller: Ca. 5 minutter.
• Montere skjørt: Ca. 10 minutter.
Merk: Flere personer kan være nødvendig for å frakte flight-kassene og laste av/på tilhenger.
Inkludert Utstyr
• Dansegulvplater:
• 2D-plater for flate fargeeffekter.
• 3D-plater for dybdeillusjon.
• Skjørt:
• Sideskjørt:
• Med to kabler (hovedrad for strøm og signal).
• Med én kabel (ekstra strømtilgang).
• Uten kabler (for stabilisering).
• Hjørneskjørt:
• Med to kabler (hovedrad).
• Med én kabel (ekstra strømtilgang).
• Uten kabler (for stabilisering).
• Kabler og kontroller:
• Primær og sekundær multikabel.
• Strømboks.
• DMX-kontrollerboks med innebygd SD-kort.
• Annet utstyr:
• Vakumpresser for trygg plassering av gulvplater.
• Søppelpose til oppbevaring av firkantbrikker.
• Flight-kasser for trygg transport og oppbevaring.
Viktige Merknader
• Vanntoleranse:
Dansegulvet er vanntett for mindre søl, men kun egnet for innendørs bruk og tåler ikke direkte kontakt med vann over tid.
• Frakt og Transport:
Gulvet leveres i flight-kasser som kan fraktes på tilhenger. Kunden bør ha flere personer tilgjengelig for transport hvis de ikke benytter leveringstjeneste.
Standard flight case
En standard flight case inneholder 10 stk dansegulvplater.
Utvendige mål på standard flight case: 93 cm bredde x 69 cm høyde x 55 cm dybde
Vekt: Ca. 127 kg
Flight case med oppkoblingsutstyr
Inneholder både 4 ordinære dansegulvplater, samt alt av tilkoblingsutstyr, som strømforsyninger, DMX-kontroller og alle strømkabler.
Utvendige mål på flight case med oppkoblingsutstyr: 105 cm bredde x 69 cm høyde x 55 cm dybde
Vekt: ca 150 kg
Inneholder: 4 plater og ekstra utstyr for kobling
Spesifikasjon av dansegulvplatene
Vekt: ca 10,1 kg pr stk
Mål per plate: 50 x 50 x 7 cm
